華為AP7110系列
技術引領級802.11n產品，雙頻900Mbps接入，無線領域多年積累，融入了大量的專利技術，適合部署在企業辦公、機場車站、數字列車、體育場館等環境，高密用戶接入無憂，無線業務自在隨行。AP7110系列有兩款產品形態，為AP7110SN-GN和AP7110DN-AGN。
• 3×3MIMO(三條空間流)
• PoE或直流供電
• 外置天線
• 20dbm
-
P7110系列包括AP7110DN-AGN和AP7110SN-GN兩種型號。
AP7110DN-AGN:

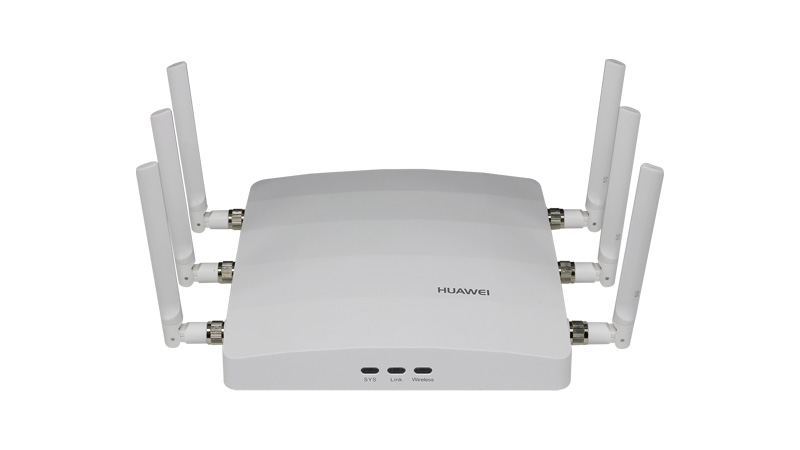

外觀

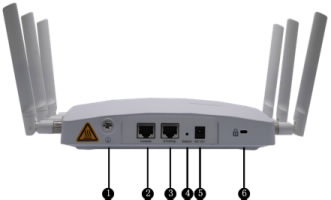

端口
1.接地點：當需要AP設備接地時，可以將接地線連到此接地點。
2.Console口。
3.ETH/PoE：10/100/1000M，用于有線以太網連接。并且支持PoE供電。
4.Default：缺省按鈕，長按超過3秒恢復出廠缺省值。
5.電源輸入接口：12V DC。
6.Lock設備鎖接口：用于保證設備的防盜安全。
LED指示燈
信息類型 SYS LED Link LED WiFi LED 意義 啟動狀態 綠色常亮 – – 系統正在初始化。 綠色閃爍 – – 內存檢測OK，軟件系統OK，初始化OK。 紅色常亮 – – 內存檢測失敗或軟件系統加載失敗。 運行與連接 綠色慢閃(0.5Hz) 滅 滅 系統正常；以太網未連通；未使能無線射頻。 綠色閃爍 系統正常；以太網未連通；有2.4G用戶接入并有數據流量傳輸，數據流量越大閃的越快。 黃色閃爍 系統正常；以太網未連通；有5G用戶接入并有數據流量傳輸，數據流量越大閃的越快。 黃綠色交替閃爍 系統正常；以太網未連通；2.4G和5G同時有用戶連通。 綠色慢閃(0.5Hz) 綠燈常亮或閃爍 滅 系統正常；以太網連通正常，數據流量越大，閃爍越快；未使能無線射頻。 綠色閃爍 系統正常；以太網連通正常，數據流量越大，閃爍越快； 有2.4G用戶接入并有數據流量傳輸，數據流量越大閃的越快。 黃色閃爍 系統正常；以太網連通正常，數據流量越大，閃爍越快； 有5G用戶接入并有數據流量傳輸，數據流量越大閃的越快。 黃綠色交替閃爍 系統正常，以太網連通正常，數據流量越大，閃爍越快；2.4G和5G同時有用戶連通。 AP7110SN-GN:
外觀
端口
1.接地點：當需要AP設備接地時，可以將接地線連到此接地點。
2.Console口。
3.ETH/PoE：10/100/1000M，用于有線以太網連接。并且支持PoE供電。
4.Default：缺省按鈕，長按超過3秒恢復出廠缺省值。
5.電源輸入接口：12V DC。
6.Lock設備鎖接口：用于保證設備的防盜安全。
LED指示燈
信息類型 SYS LED Link LED WiFi LED 意義 啟動狀態 綠色常亮 – – 系統正在初始化。 綠色閃爍 – – 內存檢測OK，軟件系統OK，初始化OK。 紅色常亮 – – 內存檢測失敗或軟件系統加載失敗。 運行與連接 綠色慢閃(0.5Hz) 滅 滅 系統正常；以太網未連通；未使能無線射頻。 綠色慢閃(0.5Hz) 滅 綠色閃爍 系統正常；以太網未連通；有無線用戶接入并有無線數據流量傳輸，數據流量越大閃的越快。 綠色慢閃(0.5Hz) 綠燈常亮或閃爍 滅 系統正常，以太網連通正常，數據流量越大，閃爍越快；未使能無線射頻，沒有無線用戶接入。 綠色慢閃(0.5Hz) 綠燈常亮或閃爍 綠色閃爍 系統正常，以太網連通正常，數據流量越大，閃爍越快；有無線用戶接入并有無線數據流量傳輸。
-
高速可靠的無線接入服務
完善的用戶接入控制能力
高等級的網絡安全性
靈活的組網和環境適應能力
簡單的設備管理和維護
-
Fit AP工作模式下，支持AP自動上線功能，并自動加載配置，可即插即用
-
支持批量自動升級
-
網管系統實時監控，實現遠程配置和快速故障定位
-
支持LLDP鏈路自動發現，快速獲取網絡拓?fù)?/span>
-
靈活的組網能力，滿足多種組網應用場景，F(xiàn)it AP工作模式下支持Mesh和WDS場景
-
強大的環境適應能力，自動選擇傳輸速率、信道和發射功率，自適應射頻環境，實時回避干擾
-
自適應帶寬管理，自動根據用戶數量、環境等因素調整用戶帶寬分配，改善用戶體驗
-
AP7110DN-AGN支持MIMO天線系統，連接外置雙頻天線（2.4GHz、5GHz），天線方向可靈活調整
-
Fit AP工作模式下對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上干擾源進行識別，與eSight配合，對干擾源進行定位和頻譜顯示
-
支持Open-System認證方式
-
支持WEP（Wired Equivalent Privacy）認證/加密方式
-
支持WPA（WiFi protected access）/WPA2–PSK認證/加密方式
-
支持WPA/WPA2–802.1X認證/加密方式
-
支持WAPI（WLAN authentication and privacy infrastructure）認證/加密方式
-
支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動態黑名單，STA/AP的黑白名單功能
-
支持基于用戶的訪問控制（ACL），可根據用戶組策略，基于用戶實施訪問控制
-
支持單個用戶的精細帶寬管理
-
支持用戶隔離策略
-
Fit AP工作模式下支持AC統一認證
-
Fit AP工作模式下支持基于MAC OUI、HTTP User-Agent信息和DHCP Option信息識別設備類型
-
Fit AP工作模式下支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
-
AP7110DN-AGN兼容IEEE 802.11a/b/g/n標準
-
AP7110SN-GN兼容IEEE 802.11b/g/n標準
-
支持3×3 MIMO，最高速率達900Mbps
-
支持WMM協議，支持空口和有線接口的優先級映射
-
支持有線鏈路的完整性檢測
-
支持負載均衡
-
Fit AP工作模式下支持用戶漫游切換，業務不中斷
-
Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份
-
支持11n波束賦形（beamforming）
-
采用最新一代802.11n芯片技術，性能更高，覆蓋能力更強
-
采用金屬外殼及整體散熱設計，高溫性能及可靠性更有保證
-
-
WLAN特性
網絡特性
QoS特性
安全特性
維護特性
BYOD
定位服務
頻譜分析
-
對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上干擾源進行識別
-
與eSight配合，對干擾源進行定位和頻譜顯示
-
支持對AeroScout、Ekahau的Tag定位
-
支持對WiFi終端的定位
-
支持基于MAC OUI識別設備類型
-
支持基于HTTP User-Agent信息識別設備類型
-
支持基于DHCP Option信息識別設備類型
-
支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略
-

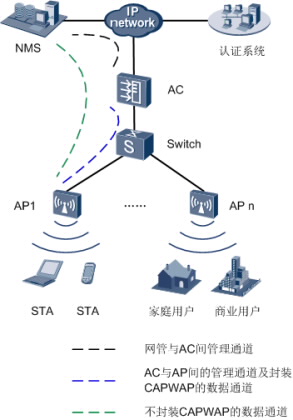

Fit AP工作模式下支持通過AC對AP進行的集中管理和維護
-
Fit AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用
-
Fit AP工作模式下支持WDS零配置部署
-
Fit AP工作模式下支持Mesh零配置部署
-
支持批量自動升級
-
AP支持Telnet和串口兩種本地管理方式
-
支持網管實時監控用戶配置信息和快速故障定位
-
支持AP系統狀態告警
-
支持Dying Gasp
-
支持Open-System認證方式
-
支持WEP認證/加密方式
-
支持WPA/WPA2–PSK認證/加密方式
-
支持WPA/WPA2–802.1X認證/加密方式
-
支持WAPI認證/加密方式
-
支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動態黑名單，STA/AP的黑白名單功能
-
支持DHCP Snooping
-
支持DAI（Dynamic ARP Inspection）
-
支持IPSG（IP Source Guard）
-
基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體標準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
-
支持按射頻管理WMM參數
-
支持WMM節電模式
-
支持上行報文優先級映射和下行流量映射
-
支持隊列映射和調度
-
支持基于每用戶的帶寬限制
-
支持自適應帶寬管理，自動根據用戶數量、環境等因素動態調整用戶帶寬分配，改善用戶體驗
-
符合IEEE 802.3u標準
-
支持速率和雙工模式的自協商，自動MDI/MDI-X
-
支持根據用戶接入的SSID劃分VLAN
-
上行以太網口支持VLAN trunk功能
-
支持VLAN ID (1-4094)，每射頻可設置16個VAP
-
支持AP上聯口管理通道以tag和untag兩種模式組網
-
支持DHCP Client，通過DHCP方式獲取IP地址
-
支持業務數據的隧道轉發和直接轉發兩種方式
-
支持同一VLAN中不同的無線終端之間的訪問隔離
-
支持用戶訪問控制（ACL）
-
支持LLDP鏈路發現
-
Fit AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持
-
Fit AP工作模式下支持AC統一認證
-
Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份
-
支持Native IPv6
-
支持IPv4/IPv6雙協議棧
-
支持IPv6 Portal
-
支持IPv6 SAVI
-
支持IPv4/IPv6 ACL等
-
AP7110DN-AGN兼容IEEE 802.11a/b/g/n標準
-
AP7110SN-GN兼容IEEE 802.11b/g/n標準
-
AP7110SN-GN最高整機速率達450Mbps
-
AP7110DN-AGN最高整機速率達900Mbps
-
支持最大合并比（MRC）
-
支持最大似然解碼（MLD）
-
支持?jǐn)?shù)據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)
-
AP7110DN-AGN支持802.11 動態頻率選擇(DFS)
-
支持20M和40M模式下的ShortGI
-
基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體標準的映射及優先級調度規則，實現基于優先級的數據處理和轉發
-
支持自動和手動兩種速率調節方式，默認方式為自動速率調節方式
-
支持WLAN信道管理和信道速率調整
-
支持信道自動掃描功能，自動規避干擾
-
支持AP中每個SSID可獨立配置隱藏功能
-
支持SST（signal sustain technology）
-
支持U-APSD節電模式
-
Fit AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發
-
Fit AP工作模式下支持AP自動上線功能
-

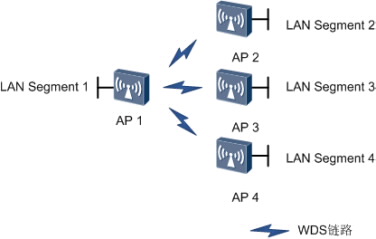

Fit AP工作模式下支持WDS
-

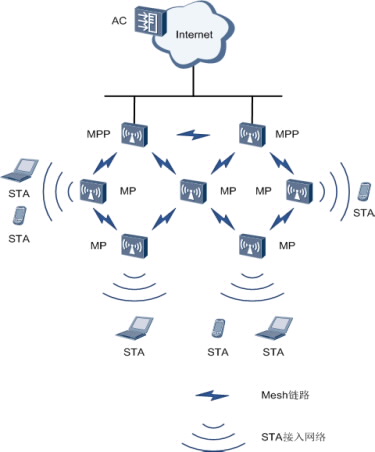

Fit AP工作模式下支持Mesh
-
-
基本參數
項目 描述 物理參數 尺寸（長×寬×高） 200mm×200mm×45mm 重量 1.0 kg 系統內存 256 MB DDR3
32 MB Flash電源參數 電源輸入 DC 12V±10%
POE供電：-48V DC
滿足802.af/at以太網供電標準最大功耗 AP7110DN-AGN：15.7W
AP7110SN-GN：8.7W
說明:實際最大功耗遵照不同國家和地區法規而有所不同。環境參數 工作溫度 -10℃～+55℃ 存儲溫度 -40℃～+70℃ 工作濕度 5%～95%（非凝結） 防水等級 IP41 海拔 –60m～4000m 射頻參數
項目 描述 天線類型 可拆卸式RP-SMA無線天線 天線增益 AP7110DN-AGN：
2.4G：2.5dBi
5G：4dBi
AP7110SN-GN：2.5 dBi可同時在線
的用戶數量≤256 每射頻口最
大發射功率20dBm
發射功率支持1dB步長調整，可調范圍支持從最大發射功率向下20dB。
說明
實際發射功率遵照不同國家和地區法規而有所不同。AP7110DN-AGN非重疊頻道最大數量 2.4 GHz
802.11b/g
20MHz: 3
802.11n
20MHz: 3
40MHz: 15 GHz
802.11a
20MHz: 5
802.11n
20MHz: 5
40MHz: 2說明：不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。 AP7110SN-GN非重疊頻道最大數量 802.11b/g
20MHz: 3
802.11n
20MHz: 3
40MHz: 1說明：不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。 支持的信道
速率802.11b: 1、2、5.5和11Mb/s 802.11g：6、9、12、18、24、36、48和54Mb/s 802.11n 數據速率：
AP7110DN-AGN：2.4GHz和5GHz
AP7110SN-GN：2.4GHzGI2=800ns GI=400ns 20MHz速率（Mb/s） 40MHz速率（Mb/s） 20 MHz 速率 (Mb/s) 40MHz速率（Mb/s） 6.5 @ MCS10 13.5 @ MCS0 7.2 @ MCS0 15 @ MCS0 13 @ MCS1 27 @ MCS1 14.4 @ MCS1 30 @ MCS1 19.5 @ MCS2 40.5 @ MCS2 21.7 @ MCS2 45 @ MCS2 26 @ MCS3 54 @ MCS3 28.9 @ MCS3 60 @ MCS3 39 @ MCS4 81 @ MCS4 43.3 @ MCS4 90 @ MCS4 52 @ MCS5 108 @ MCS5 57.8 @ MCS5 120 @ MCS5 58.5 @ MCS6 121.5 @ MCS6 65 @ MCS6 135 @ MCS6 65 @ MCS7 135 @ MCS7 72.2 @ MCS7 150 @ MCS7 13 @ MCS8 27 @ MCS8 14.4 @ MCS8 30 @ MCS8 26 @ MCS9 54 @ MCS9 28.9 @ MCS9 60 @ MCS9 39 @ MCS10 81 @ MCS10 43.3 @ MCS10 90 @ MCS10 52 @ MCS11 108 @ MCS11 57.8 @ MCS11 120 @ MCS11 78 @ MCS12 162 @ MCS12 86.7 @ MCS12 180 @ MCS12 104 @ MCS13 216 @ MCS13 115.6 @ MCS13 240 @ MCS13 117 @ MCS14 243 @ MCS14 130 @ MCS14 270 @ MCS14 130 @ MCS15 270 @ MCS15 144.4 @ MCS15 300 @ MCS15 19.5 @ MCS16 40.5 @ MCS16 21.7 @ MCS16 45 @ MCS16 39 @ MCS17 81 @ MCS17 43.3 @ MCS17 90 @ MCS17 58.5 @ MCS18 121.5 @ MCS18 65 @ MCS18 135 @ MCS18 78 @ MCS19 162 @ MCS19 86.7 @ MCS19 180 @ MCS19 117 @ MCS20 243 @ MCS20 130 @ MCS20 270 @ MCS20 156 @ MCS21 324 @ MCS21 173.3 @ MCS21 360 @ MCS21 175.5 @ MCS22 364.5 @ MCS22 195 @ MCS22 405 @ MCS22 195 @ MCS23 405 @ MCS23 216.7 @ MCS23 450 @ MCS23 說明
1MCS指數：調制和編碼方案（MCS）指數，確定空間流的數量、調制、編碼率以及數據速率值。
2GI：符號之間的保護間隔（GI），幫助接收器克服多路徑延遲的影響。AP7110DN-AGN接收靈敏度 2.4 GHz
802.11b (CCK)
-97 dBm @ 1 Mb/s
-92 dBm @ 2 Mb/s
-93 dBm @ 5.5 Mb/s
-89 dBm @ 11 Mb/s2.4 GHz
802.11g (non-HT20)
-93 dBm @ 6 Mb/s
-90 dBm @ 9 Mb/s
-90 dBm @ 12 Mb/s
-88 dBm @ 18 Mb/s
-84 dBm @ 24 Mb/s
-81 dBm @ 36 Mb/s
-77 dBm @ 48 Mb/s
-74 dBm @ 54 Mb/s2.4 GHz
802.11n (HT20)
-93 dBm @ MCS0
-90 dBm @ MCS1
-88 dBm @ MCS2
-82 dBm @ MCS3
-79 dBm @ MCS4
-75 dBm @ MCS5
-73 dBm @ MCS6
-72 dBm @ MCS7
-87 dBm @ MCS8
-86 dBm @ MCS9
-86 dBm @ MCS10
-83 dBm @ MCS11
-79 dBm @ MCS12
-75 dBm @ MCS13
-74 dBm @ MCS14
-73 dBm @ MCS15
-87 dBm @ MCS16
-86 dBm @ MCS17
-86 dBm @ MCS18
-83 dBm @ MCS19
-79 dBm @ MCS20
-75 dBm @ MCS21
-74 dBm @ MCS22
-73 dBm @ MCS232.4 GHz
802.11n(HT40)
-86 dBm @ MCS0
-86 dBm @ MCS1
-84 dBm @ MCS2
-80 dBm @ MCS3
-77 dBm @ MCS4
-72 dBm @ MCS5
-70 dBm @ MCS6
-68 dBm @ MCS7
-86 dBm @ MCS8
-86 dBm @ MCS9
-84 dBm @ MCS10
-80 dBm @ MCS11
-77 dBm @ MCS12
-72 dBm @ MCS13
-71 dBm @ MCS14
-70 dBm @ MCS15
-86 dBm @ MCS16
-86 dBm @ MCS17
-84 dBm @ MCS18
-80 dBm @ MCS19
-77 dBm @ MCS20
-72 dBm @ MCS21
-71 dBm @ MCS22
-70 dBm @ MCS235 GHz
802.11a (non-HT20)
-93 dBm @ 6 Mb/s
-90 dBm @ 9 Mb/s
-89 dBm @ 12 Mb/s
-86 dBm @ 18 Mb/s
-83 dBm @ 24 Mb/s
-80 dBm @ 36 Mb/s
-75 dBm @ 48 Mb/s
-74 dBm @ 54 Mb/s5 GHz
802.11n (HT20)
-93 dBm @ MCS0
-88 dBm @ MCS1
-86 dBm @ MCS2
-81 dBm @ MCS3
-78 dBm @ MCS4
-74 dBm @ MCS5
-72 dBm @ MCS6
-71 dBm @ MCS7
-89 dBm @ MCS8
-86 dBm @ MCS9
-84 dBm @ MCS10
-80 dBm @ MCS11
-77 dBm @ MCS12
-72 dBm @ MCS13
-70 dBm @ MCS14
-69 dBm @ MCS15
-89 dBm @ MCS16
-86 dBm @ MCS17
-84 dBm @ MCS18
-80 dBm @ MCS19
-77 dBm @ MCS20
-72 dBm @ MCS21
-70 dBm @ MCS22
-69 dBm @ MCS235 GHz
802.11n (HT40)
-87 dBm @ MCS0
-85 dBm @ MCS1
-83 dBm @ MCS2
-79 dBm @ MCS3
-75 dBm @ MCS4
-71 dBm @ MCS5
-68 dBm @ MCS6
-67 dBm @ MCS7
-86 dBm @ MCS8
-83 dBm @ MCS9
-81 dBm @ MCS10
-76 dBm @ MCS11
-73 dBm @ MCS12
-69 dBm @ MCS13
-68 dBm @ MCS14
-66 dBm @ MCS15
-86 dBm @ MCS16
-83 dBm @ MCS17
-81 dBm @ MCS18
-76 dBm @ MCS19
-73 dBm @ MCS20
-69 dBm @ MCS21
-68 dBm @ MCS22
-66 dBm @ MCS23AP7110SN-GN接收靈敏度 802.11b (CCK)：
-97 dBm @ 1 Mb/s
-92 dBm @ 2 Mb/s
-93 dBm @ 5.5 Mb/s
-89 dBm @ 11 Mb/s802.11g (non-HT20)：
-93 dBm @ 6 Mb/s
-90 dBm @ 9 Mb/s
-90 dBm @ 12 Mb/s
-88 dBm @ 18 Mb/s
-84 dBm @ 24 Mb/s
-81 dBm @ 36 Mb/s
-77 dBm @ 48 Mb/s
-74 dBm @ 54 Mb/s802.11n(HT20)：
-93 dBm @ MCS0
-90 dBm @ MCS1
-88 dBm @ MCS2
-82 dBm @ MCS3
-79 dBm @ MCS4
-75 dBm @ MCS5
-73 dBm @ MCS6
-72 dBm @ MCS7
-87 dBm @ MCS8
-86 dBm @ MCS9
-86 dBm @ MCS10
-83 dBm @ MCS11
-79 dBm @ MCS12
-75 dBm @ MCS13
-74 dBm @ MCS14
-73 dBm @ MCS15
-87 dBm @ MCS16
-86 dBm @ MCS17
-86 dBm @ MCS18
-83 dBm @ MCS19
-79 dBm @ MCS20
-75 dBm @ MCS21
-74 dBm @ MCS22
-73 dBm @ MCS23802.11n(HT40)：
-86 dBm @ MCS0
-86 dBm @ MCS1
-84 dBm @ MCS2
-80 dBm @ MCS3
-77 dBm @ MCS4
-72 dBm @ MCS5
-70 dBm @ MCS6
-68 dBm @ MCS7
-86 dBm @ MCS8
-86 dBm @ MCS9
-84 dBm @ MCS10
-80 dBm @ MCS11
-77 dBm @ MCS12
-72 dBm @ MCS13
-71 dBm @ MCS14
-70 dBm @ MCS15
-86 dBm @ MCS16
-86 dBm @ MCS17
-84 dBm @ MCS18
-80 dBm @ MCS19
-77 dBm @ MCS20
-72 dBm @ MCS21
-71 dBm @ MCS22
-70 dBm @ MCS23
-
AP7110DN-AGN和AP7110SN-GN可以為大中規模企業級高密度場景提供最高性能的無線服務，該類型設備可根據不同環境靈活實施分布。AP7110DN-AGN也可同時工作在AP和橋接等混合模式下。
Fit AP典型組網圖(接入點模式)：
在上述組網中，設備作為Fit AP只承載橋接轉發功能，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。
Fit AP WDS典型組網圖（網橋模式-點對點）：
Fit AP WDS典型組網圖（網橋模式-點對多點）：
在上述組網中，設備通過無線鏈路連接兩個或者多個獨立的有線局域網或者無線局域網，組建一個互通的網絡實現數據訪問。WDS模式下可支持點對點、點對多點的組網方式。通過5G和2.4G雙射頻，AP可實現無線橋接及接入等業務應用。
Fit AP Mesh典型組網圖：
在上述組網中，作為Mesh節點MP（Mesh Point）的AP通過網狀互聯形成自配置、自愈合的無線Mesh網絡WMN（wireless mesh network）主干，通過作為Mesh Portal節點MPP（Mesh Portal Point）的帶網關功能的AP提供到Internet的連接。終端節點可以通過AP的接入服務來接入WMN網絡中。由于存在專用的Mesh路由協議，其傳輸質量能夠得到較好的保障，更適用于需要高帶寬、高穩定性的Internet連接的場景。
-
?
上一篇：華為AP6610DN-AGN
下一篇：TP-LINK TL-AC200
