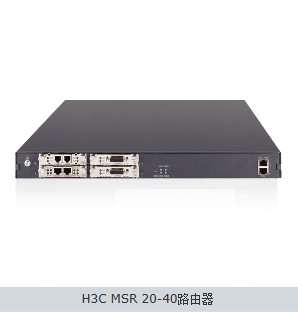

H3C MSR 20-2X[40] 路由器

H3C MSR 20路由器包含MSR 20-20、MSR 20-21和MSR 20-40三款設備，是專門針對小型分支機構和中小型企業設計的多業務網絡產品。MSR 20將安全與語音功能交給專用硬件實現，擺脫了普通小型路由設備共享處理器的弊端，能夠?yàn)樾⌒凸?jié)點提供最為經濟且性能優異的數據加密與VOIP方案。MSR20集成的以太網交換模塊可以提供高速二層轉發功能，提供真正的路由交換一體化解決方案，這不僅大量減少了分支網絡中的故障節點，而且省去了對交換設備的額外投資，更免去了長期的維護費用。

MSR 20-2X[40]路由器硬件規格

項目	MSR 20-20	MSR 20-21	MSR 20-40
轉發性能	220Kpps	220Kpps	220Kpps
固定以太網路由端口	2個百兆接口	2個百兆接口	2個百兆接口
固定以太網交換端口	無	8個百兆以太網接口	無
模塊插槽	2個SIC插槽	2個SIC插槽	4個SIC插槽
ESM插槽	1	1	2
VPM插槽	無	無	2
VCPM插槽	無	無	1
USB	1	1	1
AUX	1	1	1
配置口	1	1	1
硬件加密	支持	支持	支持
內存（缺省/最大）	256M/384M（SDRAM）	256M/384M（SDRAM）	256M/384M （SDRAM）
CF	256M/1G	256M/1G	256M/1G
最大功耗	54W	54W	100W
電源（AC）	輸入額定范圍： 100～240V 50/60Hz	輸入額定范圍： 100～240V 50/60Hz	輸入額定范圍： 100～240V 50/60Hz
外形尺寸（W×D×H）	360mm×287.1mm×44.2mm	360mm×287.1mm×44.2mm	442mm×407.1mm×44.2mm
重量	3.4kg	3.4kg	5.4kg
環境溫度	0～45℃	0～45℃	0～45℃
環境相對濕度	5～90%（不結露）	5～90%（不結露）	5～90%（不結露）
EMC	ETSI EN 300 386 V1.3.1 (2001-09) EN 55022(1998) EN 55024(1998) FCC Part15 ICES-003 VCCI V-3 AZ/NZS CISPR22 CNS 13438
安規	UL 60950 3rd Edition CSA 22.2#950 3rd Edition 1995 EN 60950: 2000 + ZB & ZC deviations for European Union LVD Directive IEC 60950:1999 + corr. Feb. 2000, modified + all National deviations

MSR 20-2X[40]路由器軟件規格

屬性	說明
網絡互連	局域網協議	ARP Ethernet，Ethernet II，VLAN（VLAN-BASED PORT VLAN，VOICE VLAN，Guest VLAN），802.3x， 802.1p，802.1Q，802.1x STP(802.1D) ，RSTP(802.1w)，MSTP(802.1s) IGMP Snooping ，GVRP PORT LOOPBACK，PORT MUTILCAST suppression，端口鏡像
網絡互連	廣域網協議	PPP、PPPoE Client、PPPoE Server
網絡協議	IP服務	快速轉發（單播/組播） TCP，UDP，IP Option，IP unnumber 策略路由（單播/組播） Netstream，sFlow
	IP應用	Ping、Trace DHCP Server / DHCP Relay/ DHCP Client，DHCP Snooping DNS client/DNS Static，DNS Proxy，DDNS IP Accounting，UDP Helper，NTP Telnet，TFTP Client/FTP Client / FTP Server WEB頁面推送
	DAR（Deeper Application Recognition，深度應用識別）	協議識別：支持自端口號類型的定義和對應業務的識別支持對協議類型名稱重命名的自定義支持目前已知多種業務的識別支持HTTP協議特殊屬性的識別(如HTTP報文中的URL地址、hostname主機名和MIME類型) 支持RTP協議特殊屬性的識別(對RTP報文的負載類型對數據流進行分類) 其他：支持上述業務識別的報文統計功能
	IP路由	靜態路由動態路由協議：RIP/RIPng，OSPF，OSPFv3，BGP，IS-IS 組播路由協議：IGMP，PIM-DM，PIM-SM，MBGP，MSDP 路由策略
	IPv6	IPv6基本功能：IPv6 ND，IPv6 PMTU，IPv6 FIB，IPv6 ACL（通過IPv6 Ready PhaseII的認證） IPv6過渡技術：NAT-PT，IPv6隧道，6PE IPv6隧道：手工隧道，自動隧道，GRE隧道，6to4，ISATAP IPv6路由： IPv6靜態路由（包括組播靜態路由）動態路由協議：RIPng，OSPFv3，IS-ISv6，BGP4+ 組播路由協議：MLD V1/V2，IGMPv3，PIM-DM，PIM-SM，PIM-SSM
網絡安全性	端口安全	PPPoE Client & Server，PORTAL，802.1x
	AAA	Local認證，Radius，Tacacs
	防火墻	ASPF，ACL，F(xiàn)ILTER
	數據安全	IKE，IPSec
	其它安全技術	L2TP，NAT/NAPT，PKI，RSA，SSH v1.5/2.0，SSL（SSL VPN），URPF，GRE、DVPN 支持DAR業務識別的報文過濾和限制支持DDOS防攻擊支持ARP防攻擊支持EAD端點準入防御功能功能（包括穿越廣域網的模式）
可靠性	備份功能	支持接口備份方式支持VRRP、VRRPv3 支持基于帶寬的負載分擔與備份支持基于用戶（IP地址）的負載分擔與備份
	NQA聯動機制	NQA支持同靜態路由、策略路由、VRRP和接口備份的聯動功能，實現端到端鏈路的檢測與備份功能（Auto-detect）
	BFD聯動機制	支持BFD快速鏈路檢測，并能夠同RIP、OSPF、BGP、MPLS、VRRP實現聯動，以實現路由和鏈路的快速切換
QOS	二層QoS	SP LR Port-Based Mirroring Priority Mapping Port Trust Mode，Port Priority Flow Control & Backpressure
	流量監管	支持CAR（Committed Access Rate）
	流量監管	支持LR（Line Rate）
	擁塞管理	FIFO、PQ、CQ、WFQ、CBQ、RTPQ
	擁塞避免	WRED/RED
	流量整形	支持GTS（Generic Traffic Shaping）
	其他QOS技術	基于IP的限速，嵌套QoS，VLAN QoS
	支持的流量分類	支持ACL流量分類支持IP Precedence流量分類支持DSCP流量分類支持MAC地址分類支持ATM CLP比特分類支持802.1P分類支持基于DAR分類
語音	接口	FXS/FXO/E&M E1/T1
	信令	R2，DSS1，Q.sig，Digital E&M
	GK Client	GK Client
	SIP	SIP
	Codec	G.711A law，G.711U law，G.723R53，G.723R63 ，G.729a，G.729R8
	Media Process	RTP/cRTP，IPHC，Voice Backup
	FAX	FAX
	其它	VoFR，語音RADIUS，豐富的語音業務、語音備份，DTMF傳輸支持RFC2833, 智能撥號路由器，F(xiàn)XS和FXO的1:1綁定，斷電逃生，SIP Sever本地存活，IVR
WLAN	支持的標準	802.11b，802.11g，802.11n，802.11i，WPA，WPA 2，802.11e WMM
	QoS	支持WMM隊列管理支持優先級映射
	安全	支持開放系統認證和共享密鑰認證支持WEP、TKIP和CCMP加密支持WPA和RSN安全協議支持端口認證：PSK、802.1X、 PSK和MAC
	特性功能	多SSID、SSID隱藏節能模式 802.11 DCF模式自動速率調整 802.11g保護模式 SSID和VLAN的綁定支持國家碼選擇支持設置射頻類型支持更改射頻信道號 支持信道自動選擇功能
3G無線	支持的3G制式	WCDMA、CDMA2000、TD-SCDMA
	支持的接口形態	USB接口的3G-Modem SIC 3G-Modem接口卡
	支持的功能和特性	遵從對應的3G-Modem的功能和特性
服務、管理與維護	網絡管理	SNMP V1/V2c/V3，MIB，SYSLOG，RMON，WEB網管，TR069
	本地管理	命令行管理，文件系統管理， Dual Image
	網絡質量保證（NQA）	支持DHCP, FTP,HTTP,ICMP,UDP public, UDP private, TCP public, TCP private, SNMP等協議測試支持語音jitter測試支持網絡的時延、抖動、丟包率等測試
	用戶接入管理	支持console口登錄，支持telnet（VTY）登錄，支持SSH登錄，支持FTP登錄
